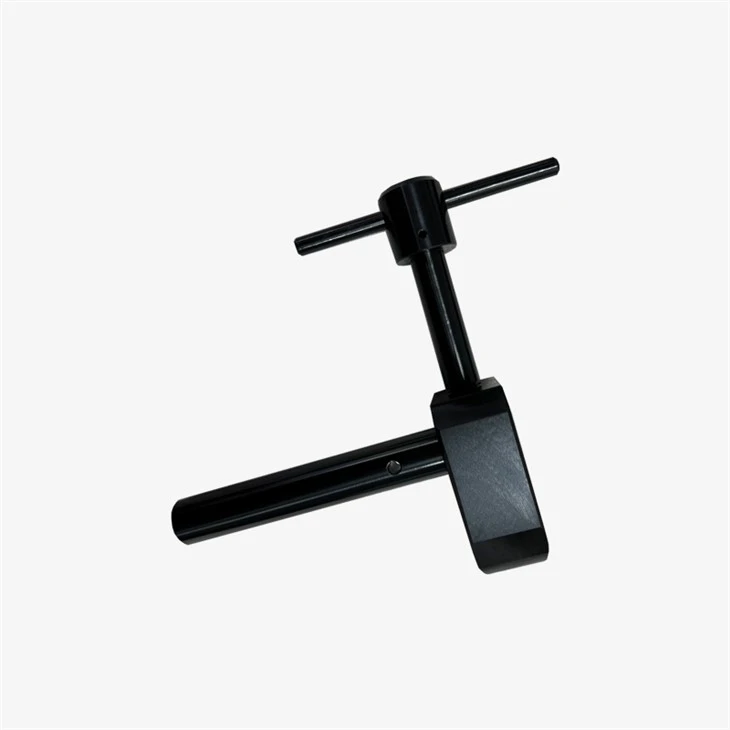

Natančna strojna obdelava delov kalupov

Natančna strojna obdelava delov kalupov
Podrobnosti:
Kot Dahong Precision smo specializirani za izdelavo delov kalupov za natančno strojno obdelavo. deli kalupov za vpenjanje za natančno strojno obdelavo igrajo ključno vlogo v industrijski proizvodnji, saj zagotavljajo natančno in natančno obdelavo izdelkov. Z našimi bogatimi izkušnjami na področju proizvodnje vam lahko zagotovimo prilagojene storitve orodij za vpenjanje.
Pošlji povpraševanje
Opis
Pošlji povpraševanje



Kaj je stružna naprava?


ScreenShot2026-01-21111113586



A napeljava za obračanjese nanaša na namensko napravo, ki se uporablja na stružnicah (kot so običajne stružnice, CNC stružnice ali stružni-rezkalni centri) zapoiščite, vpnite in podprite obdelovanecmed struženjem.





Njegov glavni namenje zagotoviti držanje obdelovancavarno in natančnoskozi celoten proces struženja, s čimer zagotavljamonatančnost obdelave, stabilnost in ponovljivost.



Glavne funkcije vrtljive naprave




Vpenjanje in stabilnost obdelovanca

Med postopkom struženja mora biti obdelovanec zanesljivo in stabilno pritrjen na vreteno stroja ali vpenjalni sistem, da se prepreči zdrs in ekscentričnost. Stabilen vpenjalni sistem je referenčna točka za vsak stružen obdelovanec.

Workpiece Clamping Stability
Accuracy Repeatability

Natančnost in ponovljivost

Med obdelavo natančno pozicioniranje in dosledno vpenjanje zagotavljata koaksialnost, okroglost, dimenzijsko natančnost in ponovljivost delov, kar ima za posledico zelo združljive komponente za sestavljanje.

Produktivnost in doslednost

Dobro-zasnovano vpenjalo lahko omogoči hitro vpenjanje, skrajša čas menjave, izboljša splošno proizvodno učinkovitost pri serijskih ali ponavljajočih se naročilih, zmanjša človeško napako in je primernejše za CNC avtomatizirano proizvodnjo.

Productivity Consistency
Complex Irregular Machining

Zapletena in nepravilna obdelava

Dobra vpenjala pogosto pomagajo doseči operacije struženja za kompleksne dele, dele nepravilnih oblik, več{0}}kotne dele, ekscentrične ali asimetrične dele.

Ali je treba vpenjala za struženje obdelati na obdelovalnem centru?

noterne-standardne aplikacije po meri, je velika večina napeljave za struženje izdelana z uporaboCNC obdelovalni centri.

9

1

Vpenjalna telesa niso rotacijski deli



Običajno imajo ravninske strukture, več vzorcev lukenj in referenčne točke namestitve. V bistvu so rezkalne-komponente in niso primerne za obdelavo samo na stružnici.

2

Zahteva se izjemno visoka položajna natančnost



Vsaka geometrijska ali pozicijska napaka v vpenjalu bo neposredno prenesena na obdelani del.

3

Običajno je potrebna več{0}}procesna proizvodnja



Operacije, kot so rezkanje, vrtanje, narezovanje navojev in končna obdelava, so na obdelovalnih centrih učinkovitejše in natančnejše.



Katere komponente vpenjala so bolj primerne za struženje?

V praktični proizvodnji se vpenjala za struženje pogosto proizvajajo s pomočjo akombinacija CNC struženja in operacij obdelovalnega centra:

Vrsta vpenjalne komponente Priporočena metoda obdelave
Lokacijski zatiči/lokacijske puše CNC stružnica
Cilindrični vpenjalni elementi CNC stružnica
Telo vpenjalnika / osnovna plošča CNC obdelovalni center
Kompleksni vpenjalni bloki Obdelovalni center/več{0}}osna obdelava



Vloga stružnih napeljav v praktičnih aplikacijah




V projektih v-resničnem svetu je vrtljiva napravani izolirana komponenta, ampak akritični del celotne strategije obdelave.

Za stružne napeljave zkompleksne strukture ali stroge tolerančne zahteve, pogosto so obdelovalni centrinepogrešljivorodja za izdelavo.



V dejanski proizvodnji so postopki obdelave, kot so struženje, rezkanje in vrtanjedodeljena na podlagi funkcionalnih zahtev, namesto da bi se zanašali na eno strojno orodje za dokončanje vseh operacij.

pogosta vprašanja





303556114faq

01.Kakšna je bistvena razlika med napeljavo za struženje in napeljavo za-splošno uporabo?

Primarni cilj stružne naprave je zagotovitisoosna poravnava med rotacijsko osjo obdelovanca in vretenom stroja, namesto da preprosto držite del na mestu.

V primerjavi s-splošnimi napeljavami so napeljave za struženje pomembneveliko strožje zahteve glede koncentričnosti, radialnega odtekanja in stabilnosti aksialne lege.
Če so referenčne točke vpenjal nepravilno zasnovane, sama sprejemljiva natančnost strojnega orodja ne more zagotoviti kakovosti končnega dela.

02.Ali morajo biti vpenjala za struženje izdelana z uporabo obdelovalnega centra?

Vsa vpenjala za struženje ne zahtevajo strogo obdelovalnih centrov. Vendar, ko napeljava vključujeveč lokacijskih površin, zapleteni vzorci lukenj ali značilnosti sestavljanja, so obdelovalni centri veliko bolj učinkoviti pri zagotavljanjurelativna položajna natančnostmed kritičnimi lastnostmi.

V inženirski praksi se vpenjala za struženje običajno proizvajajo s pomočjo akombinacija struženja, rezkanja in vrtanja, namesto da bi se zanašali na eno strojno orodje.

03. Kdaj je potrebna napeljava za struženje po meri?

Nezadostna togost obdelovanca po vpetju

Kompleksna razmerja med referenčnimi površinami in strojno obdelanimi elementi

Zahtevana je stabilna in ponovljiva natančnost pozicioniranja

Standardna vpenjala ne morejo hkrati zadovoljiti zahtev glede vpenjanja in poti obdelovalnega orodja

04.Ali mora biti natančnost vpenjanja višja od natančnosti obdelanega dela?

Z inženirskega vidika jekritična natančnost lociranja vpenjala ne sme biti nižja od zahtev glede ključne tolerance dela.



Čeprav napeljave niso dobavljene kot končni izdelki, določajo, ali so deli strojno obdelani podpravilen ničelni sistem.
Če natančnost vpenjanja ni zadostna, je doseganje dosledne natančnosti delov nemogoče-tudi z visoko{1}}natančnimi obdelovalnimi stroji.



modular-1
Pošljite svojo risbo naDaHong Precisionda prejmete tehnično pregledano ponudbo.
